¿Qué es esto? este documento forma parte de los recursos de ayuda para el profesorado participante del Programa STEM durante el curso 2025-2026 en Andalucía. [🔗Normativa]
Tabla de contenidos
- 1. Conceptos que se trabajan
- 2. Materiales necesarios
- 3. Procedimiento paso a paso
- 4. Resultado esperado
- 5. Explicación científica
- 6. ¿Dónde vemos esto en nuestro día a día?
1. Conceptos que se trabajan
✅ Refracción de la luz.
2. Materiales necesarios
⚙️ Vaso.
⚙️ Agua.
⚙️ Folio.
⚙️ Rotulador.
3. Procedimiento paso a paso
- Dibujamos dos flechas grandes en un folio, ambas apuntando hacia la derecha. Es importante que sean claras y bien visibles.
- Pegamos el folio en una pared, a la altura de la mesa, de forma que quede completamente plano.
- Colocamos el vaso vacío sobre la mesa, alineado con las flechas, de manera que podamos ver ambas flechas a través del vaso.
- Miramos a través del vaso vacío y comprobamos que ambas flechas siguen apuntando en la misma dirección.
- Ahora llenamos el vaso aproximadamente hasta la mitad con agua.
- Observamos de nuevo la flecha inferior a través del vaso, sin mover la posición.
- Comprobamos que la flecha cambia de dirección y parece apuntar hacia la izquierda.
- Podemos mover ligeramente la cabeza o el vaso para ver cómo cambia el efecto según el ángulo de observación.
4. Resultado esperado

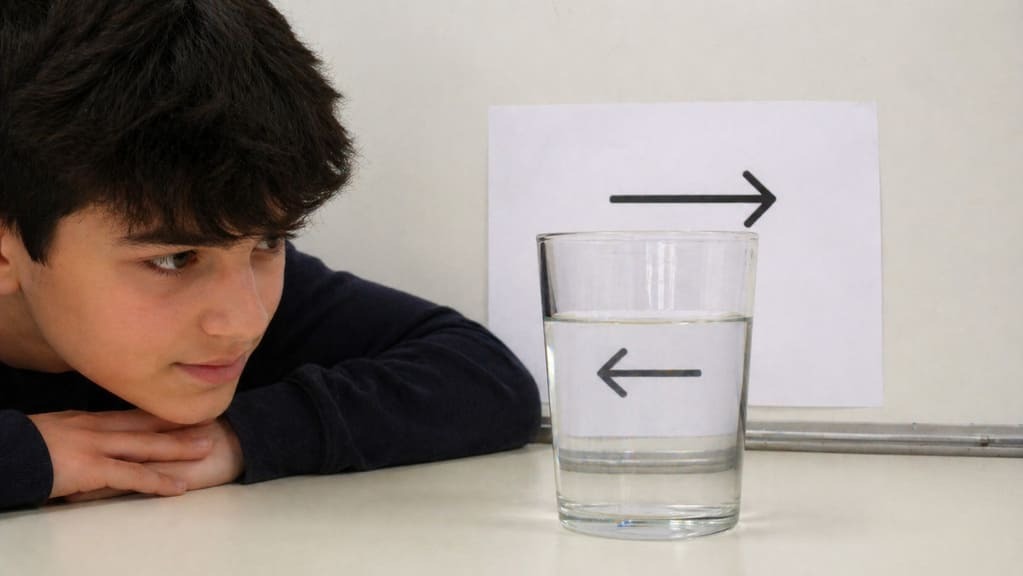

Al observar la flecha a través del vaso lleno de agua, esta parecerá invertida horizontalmente, es decir, apuntará hacia la izquierda.
Sin embargo, la otra flecha que no está alineada con el vaso seguirá apuntando hacia la derecha.
5. Explicación científica
La luz viaja en línea recta cuando se mueve por un mismo medio, como el aire. Sin embargo, cuando pasa de un medio a otro distinto —por ejemplo, del aire al vidrio del vaso y luego al agua— su velocidad cambia.
Este cambio de velocidad provoca que la luz se desvíe. A este fenómeno lo llamamos refracción.

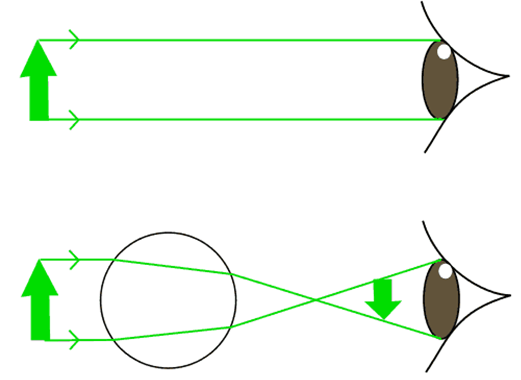

El vaso con agua actúa de forma similar a una lente cilíndrica. Cuando los rayos de luz que proceden de la flecha atraviesan el vaso, se curvan debido a la diferencia de índice de refracción entre el aire, el vidrio y el agua.
Como consecuencia, los rayos de luz se cruzan dentro del vaso antes de llegar a nuestros ojos. Esto hace que la imagen que percibimos esté invertida horizontalmente. Es decir, lo que estaba a la derecha pasa a verse a la izquierda.
6. ¿Dónde vemos esto en nuestro día a día?
| Este fenómeno está presente en muchas situaciones reales relacionadas con la óptica. → Gafas: utilizan la refracción para corregir problemas de visión. → Lupas: pueden ampliar o invertir imágenes dependiendo de la distancia. → Cámaras de fotos: las lentes enfocan la luz para formar imágenes en el sensor. → El ojo humano: el cristalino actúa como una lente que forma una imagen invertida en la retina. → Peceras: los objetos dentro o detrás parecen desplazados o deformados. → Espejismos: en carreteras o desiertos, la luz se refracta debido a cambios de temperatura en el aire. |
